CMP32N20P:電子鎮流器的性價比之選

分享到:

CMP32N20P:電子鎮流器的性價比之選

>>CMP32N20P詳情頁面

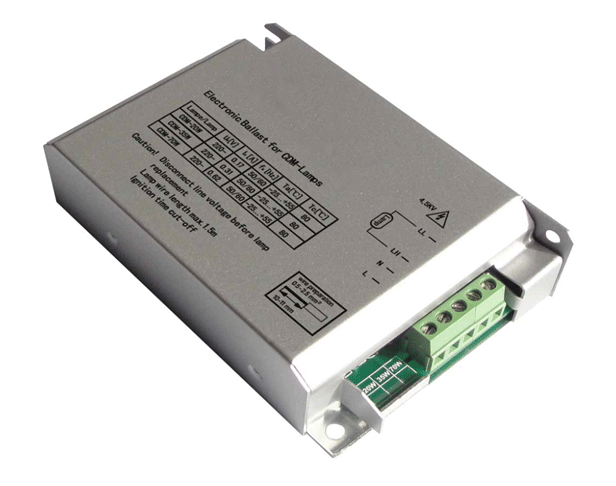

電子鎮流器(Electronic ballast),是鎮流器的一種,是指采用電子技術驅動電光源,使之產生所需照明的電子設備?,F(xiàn)代日光燈越來越多的使用電子鎮流器,輕便小巧,甚至可以將電子鎮流器與燈管等集成在一起,同時,電子鎮流器通??梢约婢邌⑤x器功能,故此又可省去單獨的啟輝器。電子鎮流器還可以具有更多功能,比如可以通過提高電流頻率或者電流波形(如變成方波)改善或消除日光燈的閃爍現象;也可通過電源逆變過程使得日光燈可以使用直流電源。

廣東場效應半導體有限公司(Cmos)推出的CMP32N20P具有超高性價比。被廣泛應用于電子鎮流器、逆變器、伺服電機、LED燈等諸多領域,表現出卓越性能。下面就CMP32N20P系列MOSFET單個型號做簡要介紹,以供廣大用戶參考。

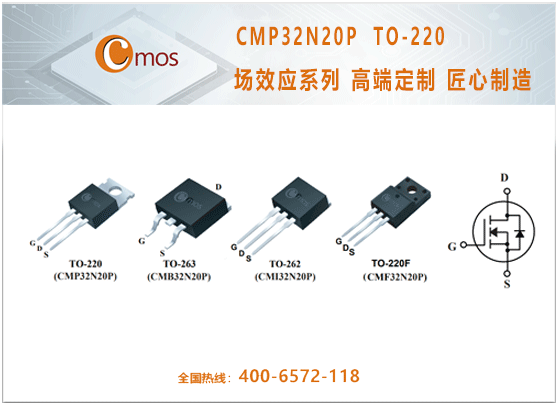

封裝形式

CMP32N20P MOSFET系列推出四種不同封裝形式可供用戶選擇使用。具體如下:

CMP32N20P  TO-220      CMI32N20P   TO-262

CMB32N20P  TO-263      CMF32N20P  TO-220F



卓越的電氣特性

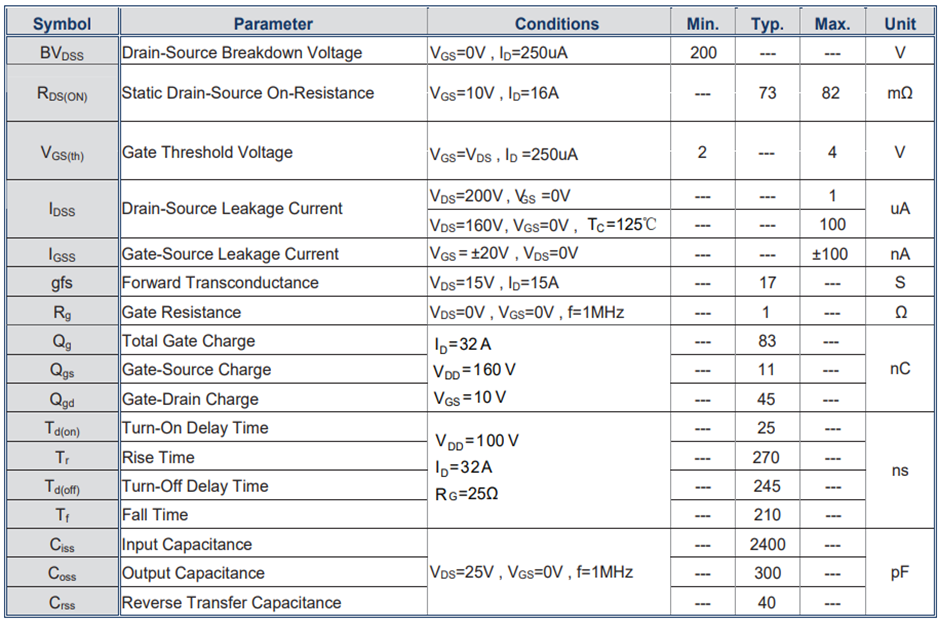

CMP32N20P電氣特性包括:

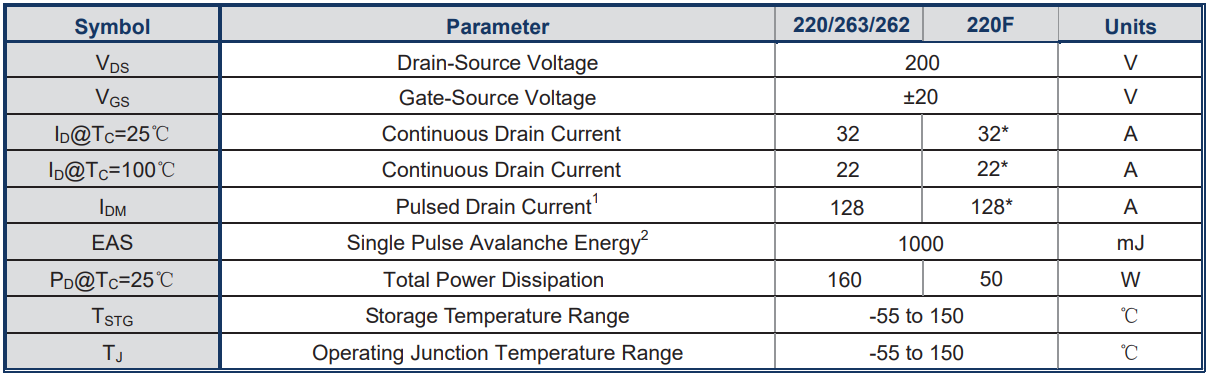

耐壓與電流能力:CMP32N20P是一款中壓MOSFET,其耐壓值(BVDSS)=200V,在TC=25℃條件下,最大連續漏極電流ID=32A。這使得CMP32N20P MOSFET在燈光控制、逆變電源等應用環境中具有廣泛的應用空間。


卓越的抗沖擊能力及技術建議

EAS是單次雪崩期間所能承受的能量, CMP32N20P以Tc ≦ 150℃為極限條件,EAS可達到1000MJ,這使得該型號具有很強的抗沖擊能力,尤其在以下情況下具有明顯優勢。以下幾種情況是MOS管受雪崩沖擊最常見的應用境況。

第一、在反激式網絡中應用, MOSFET關斷時會產生較大的電壓尖峰;

第二、一些電源在輸出短路時,初級線圈中會產生較大的電流,加上初級線圈電感的存在,器件就會有雪崩損壞的可能;

第三、電機的負載是感性負載,而啟動和堵轉過程中會產生極大的沖擊電流;


常見防止雪崩損壞的方法:

第一、在變壓器兩端并接 RCD 吸收回路,降低反向尖峰電壓;

第二、串聯柵極電阻,抑制dv/dt ;

第三、可在DS間并接 RC 吸收回路以吸收反向尖峰電壓;

第四、在電路設計時縮短器件之間距離,或者采用多層PCB板過孔連接,可降低寄生電感。



低開啟電壓:CMP32N20P MOSFET閾值電壓(VGS(th))不超過4V,使得驅動電路設計相對簡單,甚至使用78XX系列單片機就可以驅動。簡單的驅動電路,將會使電源網絡集成性更高,電路相對簡單,EMI干擾也會更小,使網絡環境整體協調性更高。

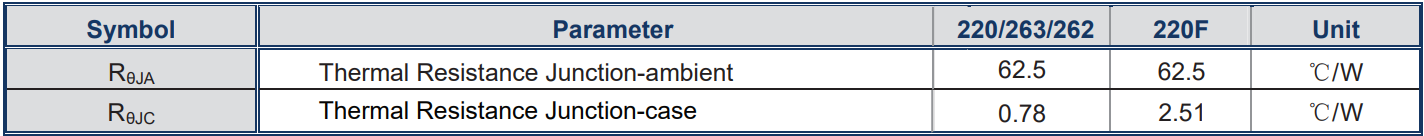

優秀的熱管理性能:CMP32N20P系列MOSFET熱阻RθJC在0.78~2.51℃/W之間。低熱阻值使該料在大電流、高功率的應用環境中非常合適。

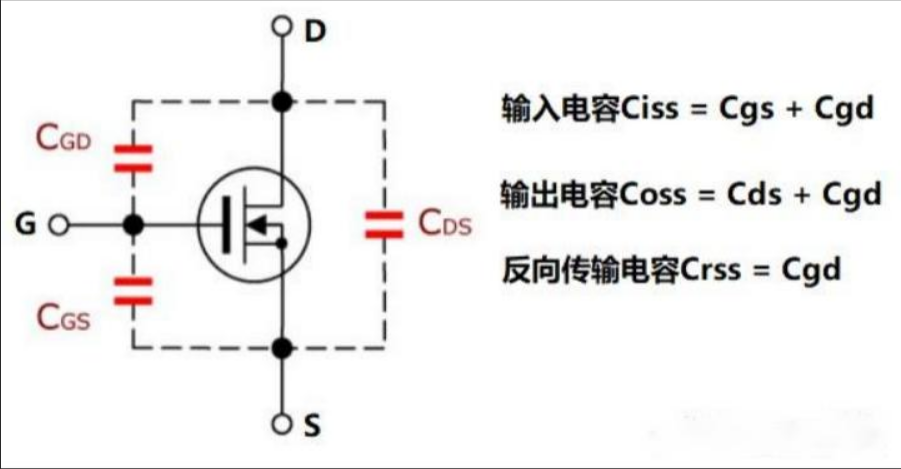

理想的開關性能:影響MOSFET開關性能的主要參數是自身電容即Ciss、Coss和Crss,在MOS管電路應用中選擇這三項參數較小的管子,會使電路整體性能更加穩定。下圖是MOSFET結構電容分布,其中:



Ciss:Ciss是MOS管的輸入電容Ciss=Cgs+Cgd,顯然該參數影響著MOS管的VGS,因?yàn)轵?qū)動電路通電瞬間先給Ciss電容充電,當電容越大充電時間越長,導致VGS開啟時間越長,較長時間使MOS管工作在線性區,MOS管在線性區時內阻RDS值很大,將會產生以下問題;第一、導致管子發熱嚴重,可以通過熱量公式,Q=I*I*R*T(其中,I是流過MOS管漏源極的電流,R是MOS管狀態下的內阻)進行定性分析;第二、導致開關損耗越大,因?yàn)镸OS管是一個高頻率開關元器件,頻率高達1MHZ以上,每次開關都會產生開關損耗,器件的損耗是開通過程中的損耗Eon和關閉過程中的損耗(Eoff),開關總損耗,Psw=(Eon+Eoff) ×開關頻率。

Coss:對于軟開關的應用,Coss非常重要,因?yàn)樗赡芤痣娐返闹C振。

Crss:Crss=Cgd,對于高頻切換動作最有不良影響。為了提高器件高頻特性,Cgd要愈低愈好。


以上是CMos CMP32N20P MOSFET系列產品之一,客戶在應用中表現出優異性能。CMP32N20P系列MOSFET有四種不同封裝形式,可以滿足不同的網絡環境使用。如需詳細了解該料參數,請注冊和登錄廣東場效應半導體有限公司官網:m.etmyw.com
